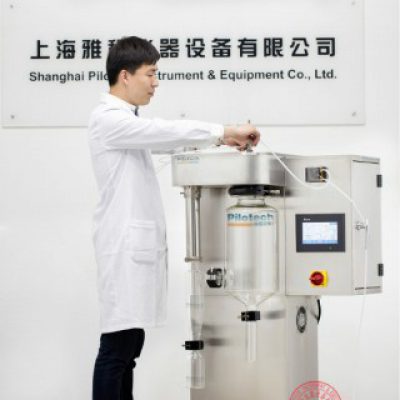

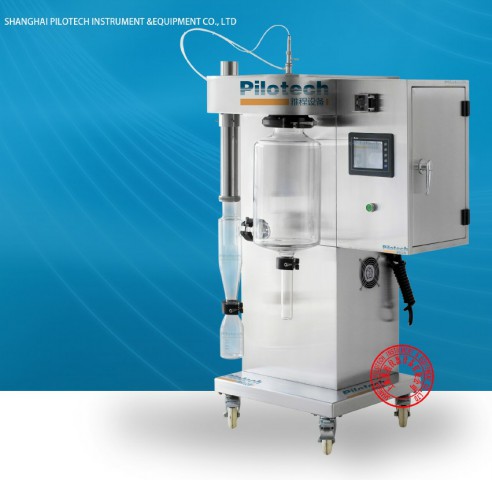

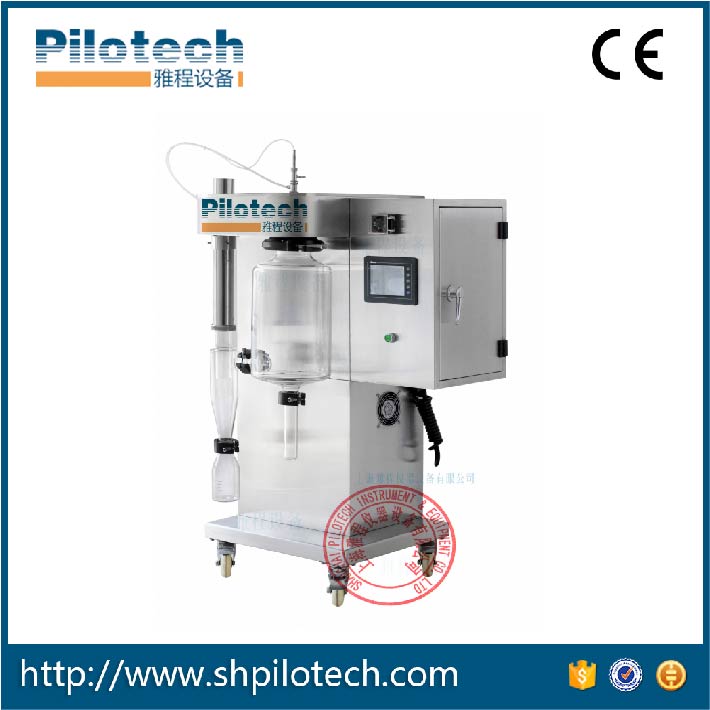

YC-015小型噴霧干燥機

YC-015小型噴霧干燥機(實驗室噴霧干燥機)是上海雅程儀器設備有限公司于2005年開發的國內較早的實驗室氣流式噴霧干燥機。設備由于體積小,噪音小,功率小,干燥效果出色而迅速受到國內高??蒲性核推髽I(yè)研發機構的歡迎和廣泛使用。

YC-015小型噴霧干燥機(實驗室噴霧干燥機)是上海雅程儀器設備有限公司于2005年開發的國內較早的實驗室氣流式噴霧干燥機。設備由于體積小,噪音小,功率小,干燥效果出色而迅速受到國內高??蒲性核推髽I(yè)研發機構的歡迎和廣泛使用。YC-015小型噴霧干燥機采用一體化設計,創新性的將空壓機內置于機體內,高效的減震技術的運用,解決了傳統實驗室噴霧干燥機的噪音污染。我司于2016年又研發成功新的同心噴霧頭,確保用戶噴霧干燥時霧化完全不偏,再一次引領噴霧干燥技術的發展。目前,國內清華大學,北京大學,南京大學,上海交通大學,浙江大學,香港科技大學,東南大學,武漢大學,華中科技大學,中科院,同濟大學,華南理工大學,暨南大學,南開大學,中國農業大學和通用電氣等2000多家高校院所企業選用了YC-015小型噴霧干燥機。

一、YC-015小型噴霧干燥機工作原理

菜單式微處理控制器,可以直接設置進口溫度、氣流量、自動通針頻率、泵速,實現數據采集以及過程監控和控制。自吸蠕動泵將樣品液體從容器中通過噴嘴進入干燥腔,同時壓縮空氣從外層套管進入干燥腔使液體微?;?,熱空氣從上層進入與噴霧后的液體微粒相遇,物品開始干燥,干燥后的粉粒通過旋風分離器與廢氣分離后進入收集瓶中,廢氣則通過直徑軟管直接排到大氣或空氣過濾裝置。

二、YC-015小型噴霧干燥機適用范圍

YC-015小型噴霧干燥機主要適用于高校、研究所和食品醫藥化工企業實驗室生產微量顆粒粉末,對所有水溶液如乳濁液、懸浮液具有廣譜適用性,?適用于對非熱敏感性物的干燥。(熱敏性物料請選用我司生產的YC-1800低溫噴霧干燥機和YC-2000真空噴霧干燥機)。

三、YC-015小型噴霧干燥機主要特點

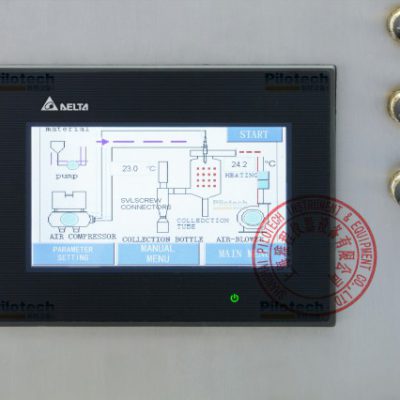

1)操作方便:控制系統采用PLC自動控制,一鍵式開機,彩色觸摸屏操作,實驗過程中實驗參數如進料量,進風溫度,風量,通針頻率等可以根據實驗需要即時更改,方便用戶使用;

2)運行穩定:設備核心組件如觸摸屏,風機,加熱器和控制系統均采用進口設備,保證了設備運行的穩定性和可靠性;

3)備料方便:物料最小只需要20-30 ml,利于小樣的處理和備料,但處理量最大可達到2000ml/H,大量物料處理也極為迅速;

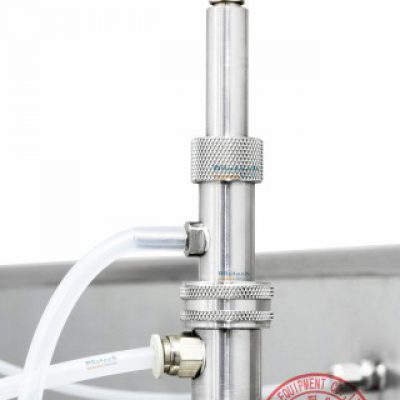

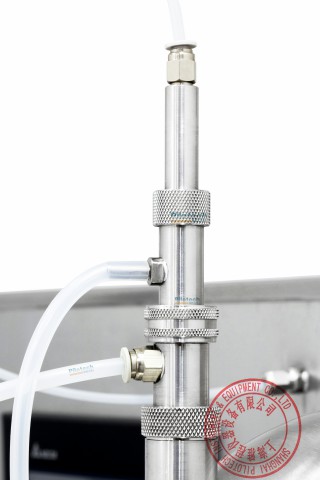

4)同心噴霧頭:實驗過程中,霧化時絕對不偏心,不會噴霧時噴到瓶壁而影響回收率,噴霧頭可以上下移動而改變霧化位置,以改善噴霧干燥效果;

5)溫度保護:當實驗結束時,加熱器溫度極高, 需要風機繼續工作降低內部溫度以保證設備的安全,YC-015小型噴霧干燥機程序能自動控制風機運轉,即便操作人員出現失誤也無法關掉風機,直到系統溫度降到系統默認安全狀態,風機才會自動停機;

6)風機耐用:風由風機正壓吹出,與物料同向,所有物料均不與風機接觸,風機不會受到任何污染,經久耐用;

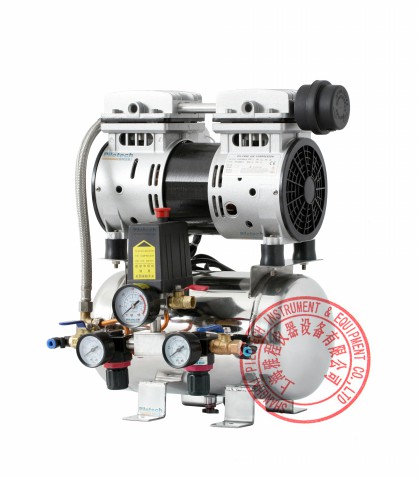

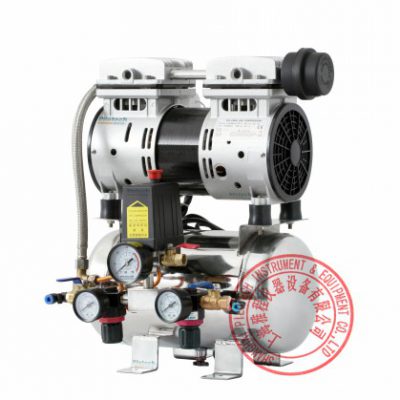

7)噪音極小:內置全無油空壓機,且采用創新減震技術,性能非常穩定且噪音小,操作移動都方便.為防止長時間水汽腐蝕,空氣儲罐特別采用304不銹鋼制造;

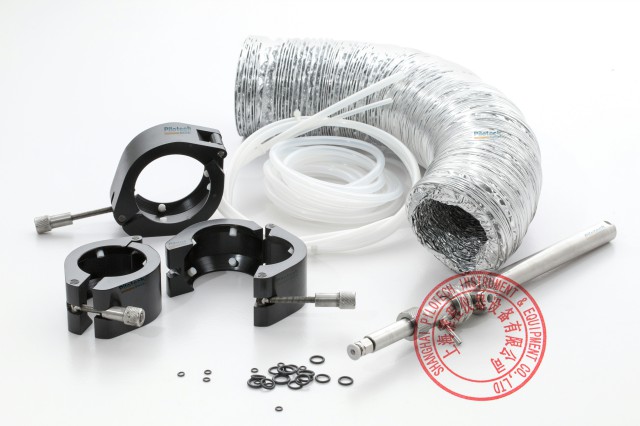

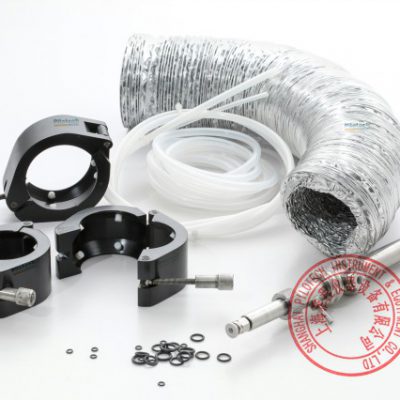

8)噴霧頭水冷技術:A 噴霧頭水冷裝置,對熱敏物料尤其適用,且避免設備長時間運行物料在噴嘴處高溫結垢而堵塞噴嘴; B塔壁吹掃功能能有效提升得率;C玻璃組件連接卡箍技術:卡箍無論怎么用力,都不會損壞玻璃組件;

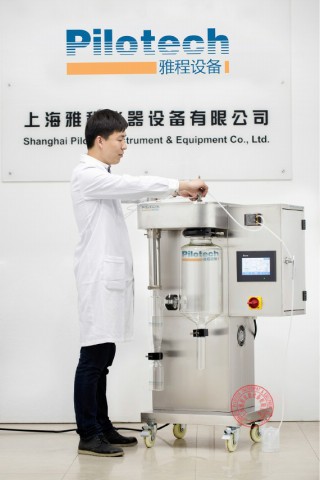

9)體積小:YC-015高度僅1.2米, 空間占用小,也方便操作;

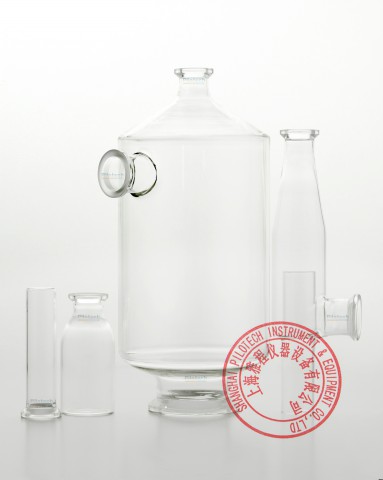

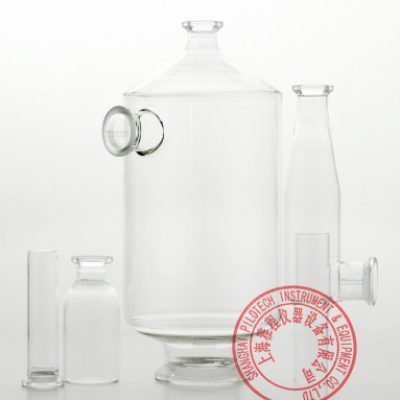

10)噴霧、烘干及收集系統采用透明的優質高硼硅耐熱玻璃材料制造,使得噴霧干燥過程在無污染及穩定的環境下進行,且使整個噴霧干燥實驗進程可直接觀察,為科研人員掌控實驗進程及實驗結果提供了極大的便利,并能及時發現解決問題。所有玻璃元件易拆卸,易清洗。

11)為了滿足用戶在實驗范圍調節各項參數的要求,在干燥溫度控制的設計上采用實時調控PID恒溫控制技術,使全溫區控溫準確,加熱控溫精度±1℃。

12)升級選擇:可以與雅程的封閉式惰性氣體循環系統配合使用,該系統可用于有機溶劑物料的實驗室噴霧干燥 ;



四、YC-015小型噴霧干燥機技術參數

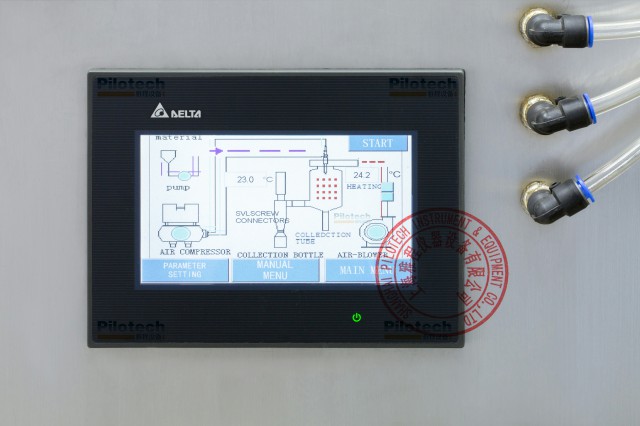

1)全自動控制與手動控制雙重控制模式,整個實驗過程彩色LCD觸摸屏動畫顯示:

全自動控制:一鍵式開機,設定噴霧工藝參數后,溫度到達預定溫度,蠕動泵自行啟動;

手動控制:可方便從自動狀態切換至手動狀態來修改參數

2)噴霧頭為同心噴霧頭,霧化時確保沒有任何偏心而導致噴到瓶壁一側,噴霧頭安裝后可以上下移動,以利于調整霧化位置改善噴霧干燥效果;

3)內置全無油空壓機,空壓機必須配備不銹鋼儲氣罐以防止腐蝕;

4)關機保護功能:關機時只需按停止鍵,機器除風機外立即停止運行,保證設備不會因?yàn)檎`操作(強行關風機)而導致加熱部分燒壞。

5)可以升級成帶氮?dú)庋h(huán)系統的有機溶劑使用機型 (必須提供實物照片)

6)尾氣必須配備1微米精密過濾器

7)物料處理量:1500mL/H ~ 2000ml/h

8)最大進料量:蠕動泵可調最大為2000ml/h 最小樣品量:30-50mL(視物料固形物含量差異)

9)整機機架全不銹鋼制作,二流體噴霧的霧化結構,噴霧、烘干及收集系統采用透明的優質高硼硅耐熱玻璃材料制造

10)彩色LCD觸摸屏參數顯示并調整:進風口溫度/出風口溫度/蠕動泵轉速 /風量/通針頻率

11)噴嘴口徑:0.5mm/0.7mm/1.0mm/1.5mm/2.0mm可選,并可根據要求定制

12)進風溫度:30 ℃ ~300℃ ,出風溫度:30 ℃ ~140℃

13)干燥時間:1.0~1.5S

14)設有噴咀清潔器(通針),在噴咀被堵塞時,會自動清除,通針的頻率可自動調整

15)尺寸 1200*650*550

16)塔壁吹掃功能

17)需通過德國或意大利認證機構的CE認證



部分實驗室噴霧干燥機用戶名單(排名不分先后):

通用電氣(GE)上海研發中心/清華大學(30臺)/香港科技大學/華南理工大學(8臺)/中科院化學研究所(3臺)/山東兗礦集團上海研發中心/浙江大學(2臺)/江南大學/浙江工業大學/武漢大學(5臺)/嘉興學院/青島大學物理系/重慶醫科大學/華中科技大學(19臺)/青島大學醫學院/沈陽藥科大學/上海納德生物工程有限公司/廣東藥學院/軍事醫學科學院/武漢理工大學/蚌埠學院/浙江農科院/湖南中醫藥大學/煙臺水產研究所/山東農業大學/浙江林學院/江西科技學院/四川中醫藥研究所/中國農科院鄭州果樹研究所/安徽大學/皖南醫學院/大連大學/淮陰工學院/華東師范大學/清華大學生科院/無錫太陽綠寶科技有限公司/南京工業大學/南京農業大學/臨沂師范學院/上海科技管理學校/浙江省醫學科學院/浙江長興仁恒/四川理工學院/四川德賽爾化工有限公司/中國水產科學院黃海水產研究所/常熟理工學院/浙江科技學院/上海大學/上海師范大學/上海光明乳業/?Nanotek Instruments, Inc(美國)/ LABENTECH CO.,(韓國)/天津大學/寧夏伊品生物工程股份有限公司/天津金耀氨基酸有限公司/浙江華海藥業/蘭州石化職業技術學院/浙江省博物館?/林科院南京林化所/中科院過程工程研究所(3臺)/蘇柯漢(濰坊)生物工程有限公司/黑龍江九三糧油工業集團/宜春學院/黑龍江生物科技職業學院/天津大學/中科院蘭州化物所/東南大學/中科院理化研究所/北京中醫藥大學/北京服裝學院/北京印刷學院/長沙學院/蘭州獸醫研究所/淮北煤炭師范學院/西安科技大學/河北大學/中國海洋大學/青島農業大學/寧波職業技術學院/成都大學/西南大學食品學院/河北工業大學/湘潭大學化工學院/北京電子科技職業學院/貴陽醫學院/寧夏鉭業/河北新奧集團/廣東華棟調味品/廣東雙駿生物/國家檔案館/中科院寧波材料所/中科院上海硅酸鹽研究所/中科院大連化物所/中科院合肥固體所/天津武警醫學院/包頭中藥有限公司/哈藥集團/九州藥業/同濟大學/武漢鼎龍化工/首都中醫藥大學/永和豆?jié){/湖南大學/南昌大學/河南科技大學/深圳大學/蘇州大學/北京有研稀土/山東藍金生物/金健力蛋業/東營安諾其/河南科學院/江蘇蘇利化工/杭州杭曼香精有限公司/煤炭科學研究總院重慶研究院/南京航空航天大學/上海理工大學/上海亙泰實業/上海捷虹顏料化工集團有限公司/法國羅地亞集團

Sr.no 參數 YC-015小型噴霧干燥機
1 加熱功率 3000W
2 電壓 220V,50/60 Hz
3 噴霧頭材質 SUS 316 不銹鋼
4 物料處理量 1500-2000ml/h
5 風機 0-330 m?/h
6 最大進風溫度 300?C
7 溫控精度 ±1?C
8 空壓機 4.2m?/h, 2-5bar
9 噴嘴 0.7mm standard/(0.5/0.75/1.0/1.5/2.0mm available)
10 霧化方式 二流體
11 干燥后的顆粒粒徑 1-25?m
12 干燥時間 1.0-1.5 sec
13 操作方式 自動/手動
14 最小樣品量 30ml
15 干燥腔材質 高硼硅玻璃
16 旋風分離器材質 高硼硅玻璃
17 收集瓶收集管材質 高硼硅玻璃
18 機體材質 SUS304 不銹鋼
19 密封圈 硅膠
20 空壓機是否內置 內置
21 噪音 <60db
22 尺寸 750*600*1200
23 重量 110KG
24 觸摸屏 7-Inch LCD顯示屏
25 加熱保護 溫度低于90°C風機才停止工作
26 封閉式噴霧干燥功能(有機溶劑) 可升級(選配)
