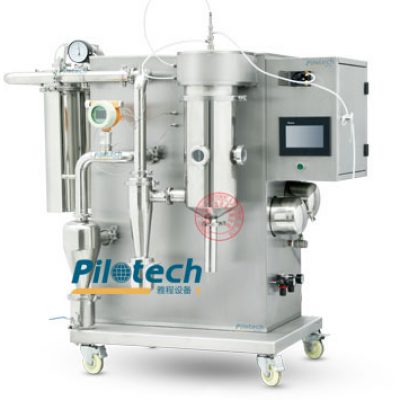

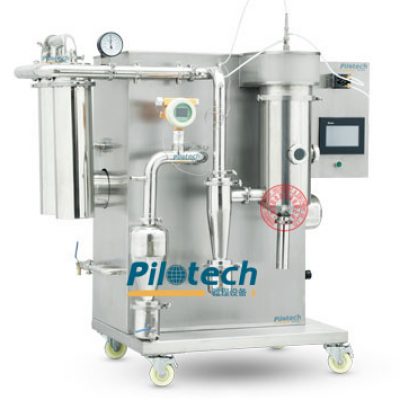

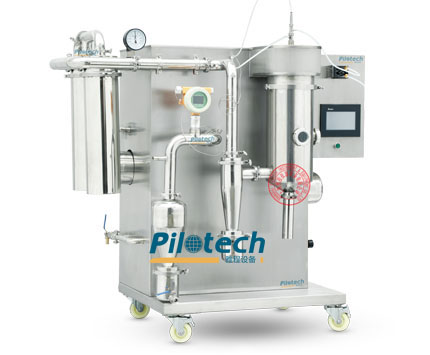

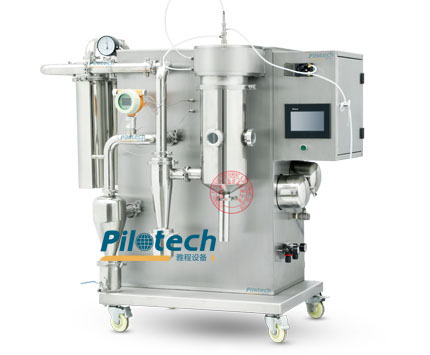

YC-015A 有機溶劑噴霧干燥機
由于潛在爆炸和易燃的危險,對于易燃易爆有機溶劑的噴霧干燥一直是困難和禁止的。然而在研究和應用的許多重要新技術領域,都迫切需要對有機溶劑進行噴霧干燥或造粒。上海雅程對這一挑戰作出回應,成功的推出了適用于有機溶劑干燥的實驗室封閉式噴霧干燥機,對于當前實驗室大多用到的有機溶劑,YC-015A有機溶劑噴霧干燥機和YC-018A實驗室有機溶劑噴霧干燥機都能安全有效徹底的干燥!
一、YC-015A 有機溶劑噴霧干燥機和YC-018A實驗室有機溶劑噴霧干燥機工作原理
YC-015A 有機溶劑噴霧干燥機(封閉式噴霧干燥機)和YC-018A實驗室有機溶劑噴霧干燥機采用菜單式微處理控制器(7英寸觸摸屏),可以直接設置進口溫度、氣流量、自動通針頻率、泵速,實現數據采集以及過程監控和控制。自吸蠕動泵將樣品液體從容器中通過噴嘴進入干燥腔,同時壓縮氮氣從外層套管進入干燥腔使液體微粒化,加熱的氮氣從上層進入與噴霧后的液體微粒相遇,物品開始干燥,干燥后的粉粒通過旋風分離器與廢氣分離后進入收集瓶中,載有有機蒸汽的氣流在熱交換器冷卻下來,然后溶劑在制冷裝置中發生冷凝回收,潔凈的氮氣進入下一個循環中。
二、YC-015A 有機溶劑噴霧干燥機和YC-018A實驗室有機溶劑噴霧干燥機適用范圍
YC-015A 有機溶劑噴霧干燥機(封閉式噴霧干燥機)和YC-018A實驗室有機溶劑噴霧干燥機主要適用于高校、研究所和食品醫藥化工企業實驗室生產微量顆粒粉末,對水溶液和大多有機溶液適用,?因為水溶液最低進風溫度為105°C,有機溶劑根據沸點的不同最低可以到60°C,所以適用于對熱敏感性物的干燥如生物制品、生物農藥、酶制劑等物料的干燥。
三、YC-015A 有機溶劑噴霧干燥機和YC-018A實驗室有機溶劑噴霧干燥機主要特點
1)YC-015A 有機溶劑噴霧干燥機可以解決噴霧干燥中含有機溶劑物料干燥難的問題,一般有機溶劑會呈易燃易爆的特性,防爆型閉式實驗室噴霧干燥機使物料能在封閉的干燥系統中循環,可避免有機溶劑氣體與外界氧空氣的接觸,確保了安全生產;
2)YC-015A 有機溶劑噴霧干燥機可以解決原料生產中易氧化物料干燥難的問題,此技術利用惰性氣體的抗氧化性,物料在閉路循環系統抗氧化性的環境中干燥與輸送,起著與氧隔絕的目的,確保了易氧化物料干燥生產的質量;
3)YC-015A 有機溶劑噴霧干燥機可以解決有些原料生產中毒氣體污染問題,有些物料或有機溶劑氣化時會產生有毒氣體,惰性氣體封閉循環實驗室噴霧干燥機將使這些產生的有毒氣體密閉在系統之中,并在后道工序收集,可減少環境污染,有利于環境保護。
4)YC-015A 有機溶劑噴霧干燥機操作方便:控制系統采用PLC自動控制,一鍵式開機,彩色觸摸屏操作,實驗過程中實驗參數如進料量,進風溫度,風量,通針頻率等可以根據實驗需要即時更改,方便用戶使用;
5)YC-015A 有機溶劑噴霧干燥機運行穩定:設備核心組件如觸摸屏,風機,加熱器和控制系統均采用進口設備,保證了設備運行的穩定性和可靠性;
6)YC-015A 有機溶劑噴霧干燥機備料方便:物料最小只需要20-30 ml,利于小樣的處理和備料,但處理量最大可達到1500ml/H,大量物料處理也極為迅速;
7)YC-015A 有機溶劑噴霧干燥機采用同心噴霧頭:實驗過程中,霧化時絕對不偏心,不會噴霧時噴到瓶壁而影響回收率,噴霧頭可以上下移動而改變霧化位置,以改善噴霧干燥效果;
8)溫度保護:當實驗結束時,加熱器溫度極高, 需要風機繼續工作降低內部溫度以保證設備的安全,YC-015A有機溶劑噴霧干燥機程序能自動控制風機運轉,即便操作人員出現失誤也無法關掉風機,直到系統溫度降到系統默認安全狀態,風機才會自動停機;
9)風機耐用:風由風機正壓吹出,與物料同向,所有物料均不與風機接觸,風機不會受到任何污染,經久耐用,且風機采用耐腐蝕材質,確保不會被有機溶劑蒸汽腐蝕;
四、YC-015A 有機溶劑噴霧干燥機技術參數
1)彩色觸摸屏操作控制,全中文操作界面
2)進料量:1000mL/H~1500ml/h
3)彩色觸摸屏參數顯示:進風口溫度/出風口溫度/蠕動泵轉速(控制物料流量)/氧氣濃度
4)噴霧頭為同心噴霧頭,霧化時確保沒有任何偏心而導致噴到瓶壁一側,噴霧頭安裝后可以上下移動,以利于調整霧化位置改善噴霧干燥效果;
5)整個系統處于封閉狀態,含氧氣濃度在線監控,系統內氧氣濃度一旦達到2.5%,系統會自動強制性停機并報警。
6)噴嘴口徑: 0.5mm?0.7mm 1mm 1.5mm 2mm可選,并可根據客戶要求定制,適用于各種物料和不同的噴粉顆徑要求
7)進風溫度控制:60℃~200℃
8)適時調控PID恒溫控制技術,加熱控溫精度:±1℃
9)含氮氣循環系統和溶劑在線回收系統
10)可選配低溫冷卻循環泵用于低沸點有機溶液
五、YC-015A 有機溶劑噴霧干燥機技術參數
1)彩色觸摸屏操作控制,全中文操作界面
2)進料量:3000mL/H~3500ml/h
3)彩色觸摸屏參數顯示:進風口溫度/出風口溫度/蠕動泵轉速(控制物料流量)/氧氣濃度
4)噴霧頭為同心噴霧頭,霧化時確保沒有任何偏心而導致噴到瓶壁一側,噴霧頭安裝后可以上下移動,以利于調整霧化位置改善噴霧干燥效果;
5)整個系統處于封閉狀態,含氧氣濃度在線監控,系統內氧氣濃度一旦達到2.5%,系統會自動強制性停機并報警。
6) 噴嘴口徑: 0.5mm?0.7mm 1mm 1.5mm 2mm可選,并可根據客戶要求定制,適用于各種物料和不同的噴粉顆徑要求
7)進風溫度控制:60℃~200℃
8)適時調控PID恒溫控制技術,加熱控溫精度:±1℃
9)含氮氣循環系統和溶劑在線回收系統
10)可選配低溫冷卻循環泵用于低沸點有機溶液
部分實驗室噴霧干燥機用戶名單(排名不分先后):
通用電氣(GE)上海研發中心/清華大學(30臺)/香港科技大學/華南理工大學(8臺)/中科院化學研究所(3臺)/山東兗礦集團上海研發中心/浙江大學(2臺)/江南大學/浙江工業大學/武漢大學(5臺)/嘉興學院/青島大學物理系/重慶醫科大學/華中科技大學(19臺)/青島大學醫學院/沈陽藥科大學/上海納德生物工程有限公司/廣東藥學院/軍事醫學科學院/武漢理工大學/蚌埠學院/浙江農科院/湖南中醫藥大學/煙臺水產研究所/山東農業大學/浙江林學院/江西科技學院/四川中醫藥研究所/中國農科院鄭州果樹研究所/安徽大學/皖南醫學院/大連大學/淮陰工學院/華東師范大學/清華大學生科院/無錫太陽綠寶科技有限公司/南京工業大學/南京農業大學/臨沂師范學院/上??萍脊芾韺W校/浙江省醫學科學院/浙江長興仁恒/四川理工學院/四川德賽爾化工有限公司/中國水產科學院黃海水產研究所/常熟理工學院/浙江科技學院/上海大學/上海師范大學/上海光明乳業/?Nanotek Instruments, Inc(美國)/ LABENTECH CO.,(韓國)/天津大學/寧夏伊品生物工程股份有限公司/天津金耀氨基酸有限公司/浙江華海藥業/蘭州石化職業技術學院/浙江省博物館?/林科院南京林化所/中科院過程工程研究所(3臺)/蘇柯漢(濰坊)生物工程有限公司/黑龍江九三糧油工業集團/宜春學院/黑龍江生物科技職業學院/天津大學/中科院蘭州化物所/東南大學/中科院理化研究所/北京中醫藥大學/北京服裝學院/北京印刷學院/長沙學院/蘭州獸醫研究所/淮北煤炭師范學院/西安科技大學/河北大學/中國海洋大學/青島農業大學/寧波職業技術學院/成都大學/西南大學食品學院/河北工業大學/湘潭大學化工學院/北京電子科技職業學院/貴陽醫學院/寧夏鉭業/河北新奧集團/廣東華棟調味品/廣東雙駿生物/國家檔案館/中科院寧波材料所/中科院上海硅酸鹽研究所/中科院大連化物所/中科院合肥固體所/天津武警醫學院/包頭中藥有限公司/哈藥集團/九州藥業/同濟大學/武漢鼎龍化工/首都中醫藥大學/永和豆?jié){/湖南大學/南昌大學/河南科技大學/深圳大學/蘇州大學/北京有研稀土/山東藍金生物/金健力蛋業/東營安諾其/河南科學院/江蘇蘇利化工/杭州杭曼香精有限公司/煤炭科學研究總院重慶研究院/南京航空航天大學/上海理工大學/上海亙泰實業/上海捷虹顏料化工集團有限公司/法國羅地亞集團
參數 | YC-015A有機溶劑噴霧干燥機 | YC-018A有機溶劑噴霧干燥機 |
電壓 | 220V,50-60Hz(低溫冷卻循環泵380V) | 220V,50-60Hz(低溫冷卻循環泵380V) |
最低出風溫度 | 40℃ | 40℃ |
干燥能力 | 1500ml/h | 3500ml/h |
風機 | 0-330 m?/h | 0-330 m?/h |
最高進風溫度 | 200?C | 300?C |
溫控精度 | ±1?C | ±1?C |
噴嘴 | 標配0.7mm (0.5/1.0/1.5/2.0mm 可選,并可定制) | 標配0.7mm (0.5/1.0/1.5/2.0mm 可選,并可定制) |
噴霧頭種類 | 同心噴霧頭,二流體 | 同心噴霧頭,二流體 |
干燥后的顆粒粒徑 | 1-25?m | 1-100?m |
干燥時間 | 1.0-1.5 sec | 1.0-1.5 sec |
操作模式 | 自動/手動 | 自動/手動 |
額定物料處理量 | 最大1500ml/hr | 最大3500ml/hr |
最小物料處理量 | 30ml | 50ml |
干燥室材質 | SUS304不銹鋼 | SUS304不銹鋼 |
旋風分離器材質 | SUS304不銹鋼 | SUS304不銹鋼 |
收集瓶材質 | SUS304不銹鋼 | SUS304不銹鋼 |
機架材質 | SUS304不銹鋼 | SUS304不銹鋼 |
密封圈材質 | 硅膠 | 硅膠 |
干燥氣源 | N2 (for有機溶劑)or 壓縮空氣(for 水溶液) | N2 (for有機溶劑)or 壓縮空氣(for 水溶液) |
尺寸 | 1050*1000*1650mm | 1050*1000*1750mm |
觸摸屏 | 7-Inch LCD 觸摸屏,帶USB接口 | 7-Inch LCD 觸摸屏,帶USB接口 |
熱保護 | 含加熱器熱保護功能 | 含加熱器熱保護功能 |
氮氣循環系統 | 有 | 有 |
