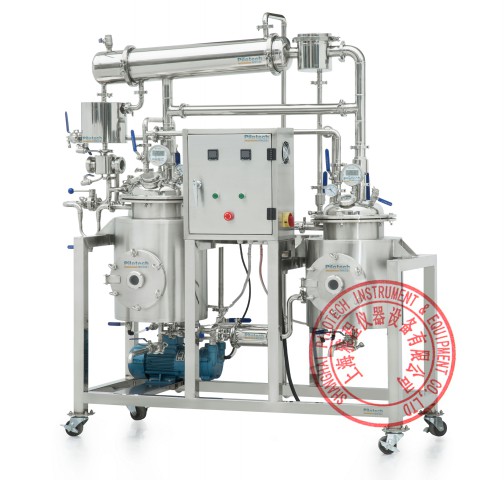

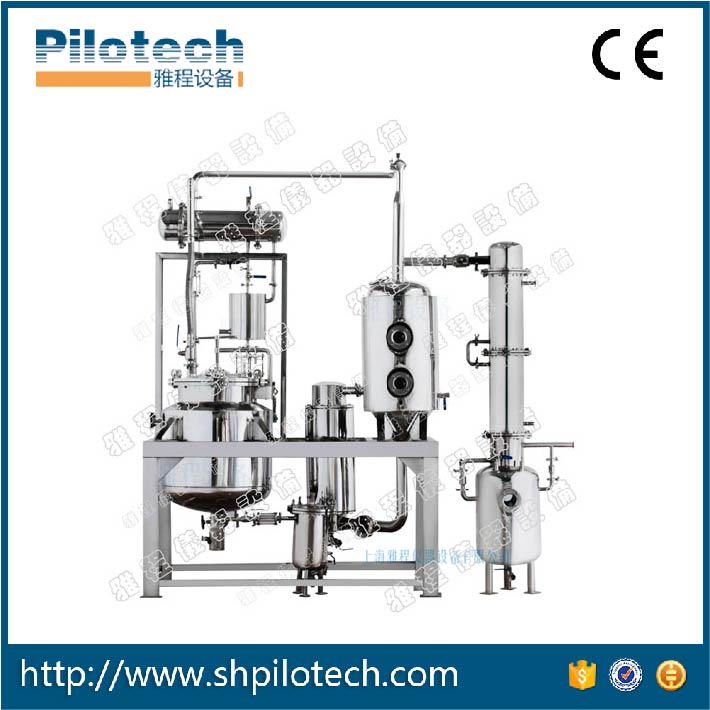

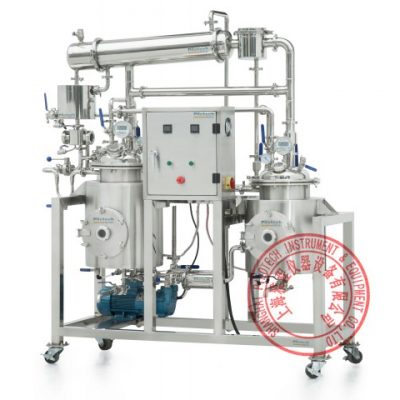

YC-100實驗型多功能提取濃縮回收機組
雅程YC-100實驗型多功能提取濃縮回收機組是我司在借鑒國內外同類產品的基礎上研究開發的新產品,適用于中草藥和天然產物的提取濃縮和揮發性芳香油的回收,濃縮比重1.1-1.38。設備組成:提取罐,回流冷凝器,回流冷卻器,芳香油收集器,提取罐過濾器,列管式加熱器,蒸發器,回收冷凝器,回收冷卻器,收集罐,不銹鋼機架及連接管閥件、儀表等
設備功能:靜態提取,常壓熱回流水提或醇提,滲漉提取,常壓外循環濃縮,常壓濃縮,真空減壓濃縮 (可選配在線超聲波提取功能)
一、YC-100 100L多功能提取濃縮回收機組主要特點
1)占地面積小,僅需3~4M2,接上水和電就可使用,最小投料量5KG,最大投料量20KG。
2)提取系統配有回流冷凝器、回流冷卻器、油水分離器,可有效的回收物料中揮發性芳香油。
3)導熱油或水循環加熱(夾層無壓力),加熱均勻。
4)機組自帶蒸發濃縮器,濃縮效率更高,濃縮比重可達1.1~1.3。
5)是天然植物藥提取方面的中試設備,適用于科研機構、大專院校、醫院、藥廠、食品行業對中草藥液、茶汁和果汁等物質的提取、濃縮以及有機溶劑的回收。
6)它集多功能提取、真空濃縮與芳香油回收為一體,可進行熱回流循環提取,滲漉提取,濃縮,常規提取,濃縮等操作,簡化了操作程序
7)由于整個提取濃縮、與回收是在封閉的流路中進行,因而避免了“跑”、“冒”、“漏”等現象
8)機組與物料接觸部分全部采用不銹鋼制造,能在負壓,常壓狀態下工作。
9)低溫濃縮,保證產品質量,動態循環蒸發,提高了換熱效率,有效解決換熱效率隨濃度增高而降低問題,節約能耗,提高工效
10)藥渣通過浸提籃提升出料,極大的改善工作環境和提升工作效率
11)在線超聲波提取功能可選: 采用聚能式超聲波發生器,由于超聲波獨具的物理作用、空化作用能促使植物細胞組織破壁或變形,溶質的質點間的振動、加速度沖擊、聲壓剪切等效應力加強,物料形成局部點的極端高溫高壓使大體積的中藥材可充分接觸到超聲波探頭,加速原料藥內有效成分的均勻析出,提取率比傳統工藝顯著提高。超聲波提取是常溫提取,有效減少熱敏性成分的喪失。可選頻率范圍:15KHz、20KHz、28 KHz、30 KHz、35 KHz、40 KHz、50 KHz、60KHZ。
二、YC-100 100L多功能提取濃縮回收機組技術參數

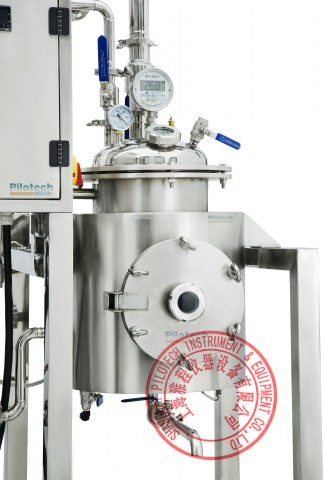

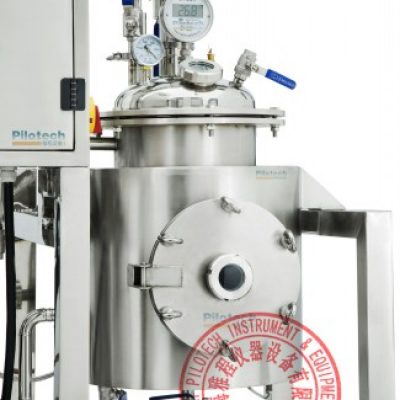

1、提取罐容積:0.1m3,原料投料量:5~20Kg/批,最小投料量5KG,不銹鋼三層結構,外層聚氨酯發泡保溫,中間層加熱,內層拋光,帶藥材浸提藍
2、系統配置:不銹鋼提取罐(100L)、列管式冷凝器(冷凝面積3M2)、盤管式冷卻器(冷凝面積0.5M2)、油水分離器(可回收物料中揮發性芳香油)、不銹鋼濃縮罐(50L),不銹鋼管道過濾器,管道視鏡、不銹鋼水環式真空泵(功率1.5KW)、歐姆龍溫控儀,真空表,不銹鋼藥材浸提藍,電加熱器(總功率18KW),衛生級安全閥,電氣控制柜,連接管道管件閥門等。
3、機組自帶蒸發濃縮器,蒸發量(清水):8~20 Kg/h, 低溫濃縮,動態循環蒸發,有效解決換熱效率隨濃度增高而降低問題,節約能耗,提高工效,濃縮效率更高,濃縮比重可達1.1~1.3(中藥浸膏)。
4、蒸發室真空度: 0~-0.08MPa
5、提取溫度可以控制設定,溫控精度:±2℃。
6、加熱功率:380V/36Kw
7、冷卻水耗量: 2t/h,冷卻水壓力:< 0.3 MPa
8、導熱油循環加熱(夾層無壓力),加熱均勻, 是天然植物藥提取方面的中試設備,適用于對中草藥液、茶汁和果汁等物質的提取、濃縮。
10、集多功能提取、真空濃縮與有機溶劑回收為一體,可進行熱回流循環提取,滲漉提取,濃縮,常規提取,濃縮等操作,簡化了操作程序
11、機組與物料接觸部分全部采用不銹鋼制造,能在負壓,常壓狀態下工作。
12、藥渣通過網狀浸提籃提升出料
13、主體材料,SUS304,外形尺寸:2000X900X2100?? mm
14、10L 20L 50L 200L多功能提取濃縮回收機組可選
上海雅程多功能提取濃縮回收機組部分用戶名單(排名不分先后):
北京大學 /? 浙江百興食品 / 上海納德生物? / 香港科技大學 /? 浙江海洋大學 / 華中科技大學 / 湖北農科院 / 浙江農科院 / 四川中醫藥研究所 / 河北師范大學 / 海南大學 / 肇慶學院 / 廣州城建學院 / 河南科學院 / 吉林省渠道科教 / 山東先鋒制藥 / 華南理工大學(5臺)? /蚌埠學院 /嘉興學院 /上海大學 / LABENTECH CO.,(韓國) /上??萍脊芾韺W(xué)校 /西南大學 / 首都中醫藥大學 /河南科技大學 / 湖南深瑞科技 / 武漢大學 /寧夏伊品生物 / S.S.L Co., Ltd. (馬來西亞) / 哈藥集團
Sr.no | 參數 | YC-010多功能提取罐 |
1 | 功率 | 4500W |
2 | 電源 | 380V |
3 | 提取罐有效容積 | 10L |
4 | 機身材質 | SUS 304不銹鋼 |
5 | 真空度 | 0~-0.08MPa |
6 | 溫控精度 | ±2℃ |
7 | 冷卻水 | 0.5t/h |
8 | 冷卻水壓力 | <0.3pa |
9 | 觸摸屏 | 可選 |
10
|
配置
|
Stainless steel extractor(10L)
Tube array condensator coiled tube condenser oil-water separator pipeline sight glass Stainless steel water?ring?pump Omron temperature?controller Stainless steel extract blue electric heater Sanitary safety valve control cabinet connection with pipe Tube Fitting Valve |
11 | Coiled tube condenser area | 0.3㎡ |
12
|
應用范圍 | Chinese?herbal?medicine/natural?product/?cosmetics/foodstuff
Ultrasonic extraction/Dynamic extraction/Volatile aromatic oil recovery…. |
